Chaîne d’énergie, chaîne d’informations

- La chaîne d’énergie est la par tie du système qui per met de réaliser une action en alimentant le système en énergie, en distribuant cette éner gie, en la convertissant puis en l’adaptantet en la transmettant à l’effecteur (Plate-forme dans notre cas)

- La chaîne d’informations est la par tie du système qui capte les informations, les traiteavant de les communiquer à la chaîne d’énergie sous la forme d’ordres

La plate forme élévatrice



Schématisation du système d’arrosage automatique



Le dosage d’engrais et d’apport en eau est réalisé par l’installation d’un goutteur et d’un capteur
d’humidité à proximité immédiate de la plante. L’humidité du substrat est contrôlée par le boîtier
programmable. Si elle est inférieure à une valeur donnée, le boîtier donnera l’ordre à une carte
électronique de puissance de mettre en route la pompe. Le goutteur transmettra alors de l’engrais et
de l’eau à la plante.

Présentation générale d’une station d’épuration



Schéma fonctionnel ce qui entre dans la station d’épuration



Robots tondeuses. Schéma des chaînes d’information et d’énergie

Schéma des chaînes d’information et d’énergie

Fonction principale des robots tondeuses :
Le robot tondeuse doit être capable d’effectuer la tonte d’une pelouse de façon autonome.



chaîne d'énergie du déplacement de la tondeuse autonome

Schéma fonctionnel du robot tondeuse





Schéma des chaînes d’information et d’énergie



Chaîne d’information et la chaîne d’énergie du thermocycleur.

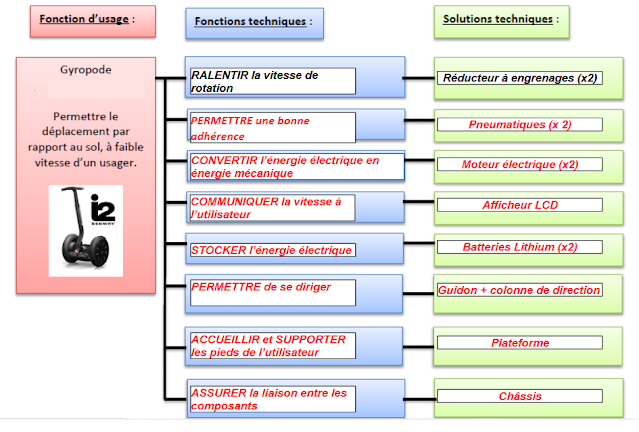

FONCTIONNEMENT D’UN GYROPOD, ANNALYSE FONCTIONNELLE

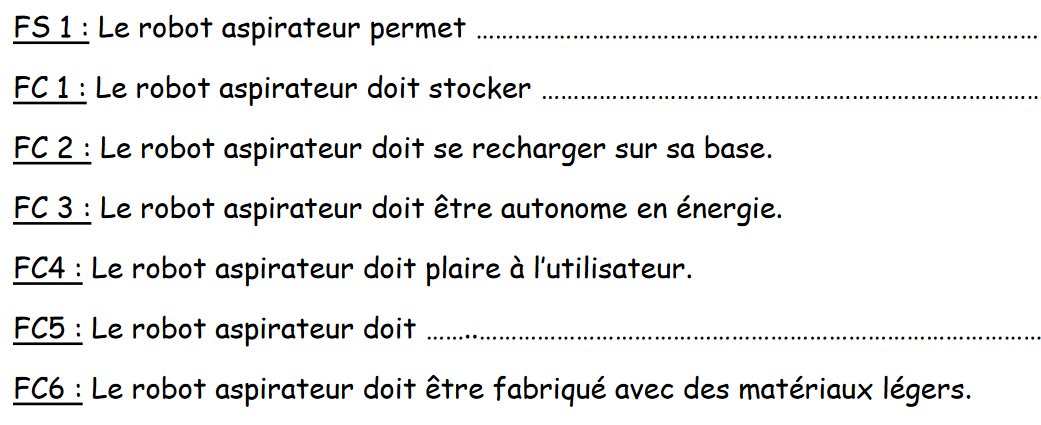

Les robots-aspirateurs, analyse fonctionnelle

Les robots-aspirateurs nettoient tous types de sols sans intervention humaine.
Le nettoyage est réalisé grâce à une aspiration combinée à des brosses rotatives









chaines d'énergie, chaine d'information



bête à cornes

Dispositif de freinage sans blocage des roues > ANTI-BLOCAGE-SYSTEM - A.B.S. la chaîne d’information et la chaîne d’énergie



la chaîne d’information et la chaîne d’énergie











Algorigramme du système de freinage ABS

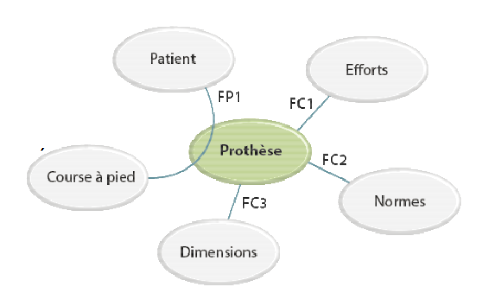

Prothèses anatomiques des membres inférieurs, diagramme des intéracteurs d'une prothèse.



diagramme des intéracteurs d'une prothèse

Diagramme « Pieuvre » du drone :







FP = Fonction Principale

FC = Fonction Contrainte



 Le diagramme pieuvre permet de recenser les différentes fonctions de service auxquelles devra répondre un produit dans une phase donnée de son cycle de vie.

On distingue parmi les fonctions de service :

• Les fonctions principales (FP) qui expriment les services rendus par le produit pour répondre aux besoins de l'utilisateur (''pourquoi le produit a-t-il été créé ?'') . Elles traduisent des relations établies entre deux éléments du milieu extérieur par l'intermédiaire du produit.
• Les fonctions contraintes (FC) qui traduisent les exigences d'adaptation du produit au milieu extérieur.

Principe de fonctionnement de l’hydrolienne, Schéma fonctionnel de l’hydrolienne :



Schéma fonctionnel de l’hydrolienne

L’hydrolienne doit être immergée dans la rivière et maintenue par une cordelette.
Le mouvement de l’eau entraîne la rotation de l’hélice qui est liée au générateur de tension.
Le générateur de tension assure la charge de la batterie interne de l’hydrolienne.
La fonction du régulateur de tension est de limiter la tension à 5 volts pour éviter une surtension qui endommagerait la batterie.
