Voici une explication détaillée :
Concept général :
La ventilation dans un système d'évacuation est cruciale pour maintenir l'équilibre de la pression de l'air à l'intérieur des tuyaux. Sans une ventilation adéquate, des problèmes tels que le siphonage des siphons, le refoulement des eaux usées et les mauvaises odeurs peuvent survenir.

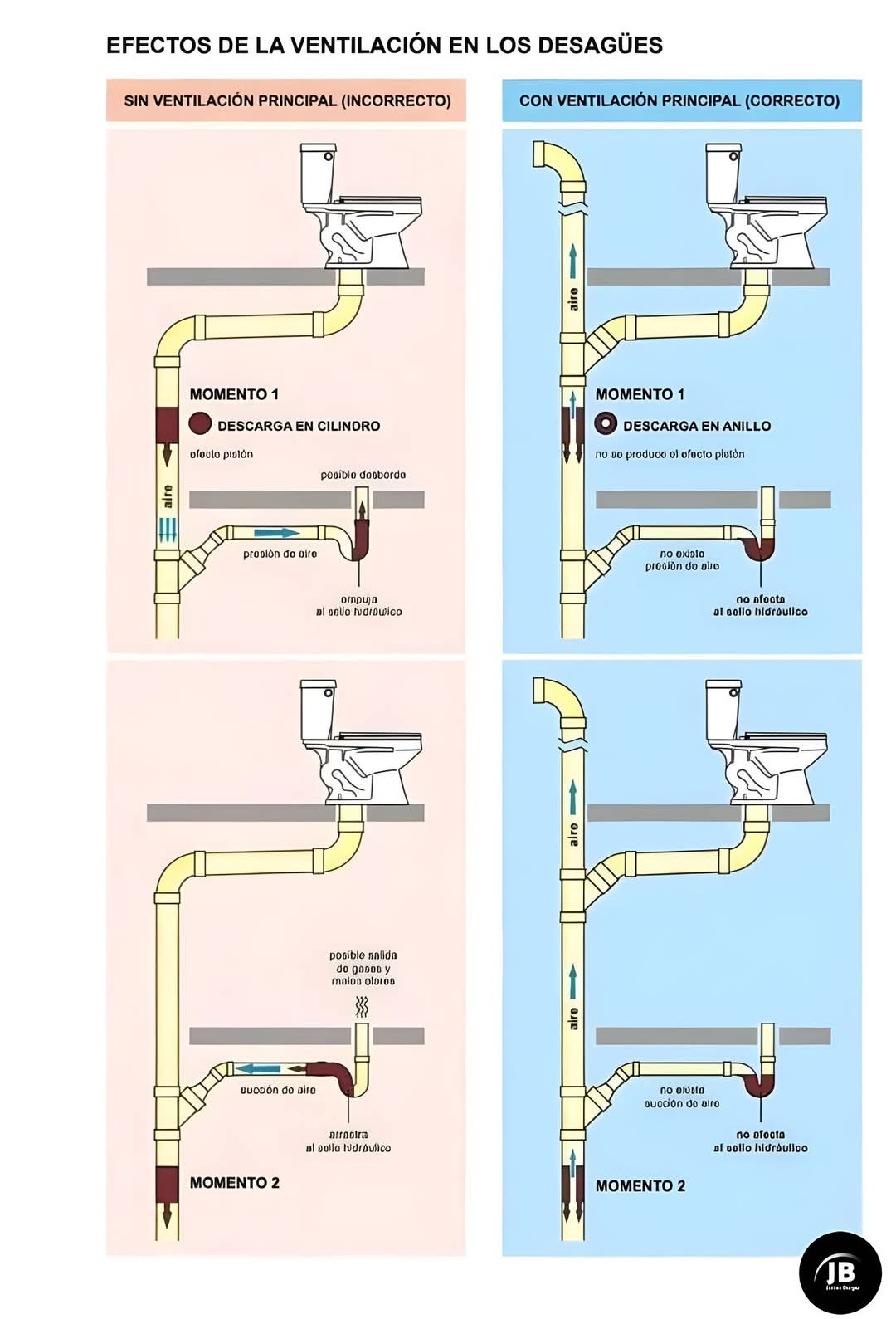

Côté gauche de l'image (Sans ventilation principale - Incorrect) :
* MOMENTO 1 - DESCARGA EN CILINDRO (Décharge en cylindre) :
* Effet piston : L'eau qui s'écoule dans le tuyau agit comme un piston, poussant l'air devant elle.
* Possible débordement : La pression de l'air peut augmenter, ce qui peut entraîner un débordement dans la toilette.
* Pression d'air : L'air est comprimé et pousse le joint hydraulique (le niveau d'eau dans le siphon).
* Conséquence : Le joint hydraulique est affaibli, ce qui peut permettre aux gaz d'égout de s'échapper.
* MOMENTO 2 :
* Succion de aire (Succion d'air) : Lorsque l'eau s'écoule, elle crée une dépression qui aspire l'air du siphon.
* Arrastre al sello hidráulico (Entraînement du joint hydraulique) : Le joint hydraulique est aspiré, le laissant vide.
* Possible salida de gases y malos olores (Possible sortie de gaz et de mauvaises odeurs) : Sans le joint hydraulique, les gaz d'égout peuvent remonter dans la maison.
Côté droit de l'image (Avec ventilation principale - Correct) :
* MOMENTO 1 - DESCARGA EN ANILLO (Décharge en anneau) :
* No se produce el efecto piston (Pas d'effet piston) : L'air peut s'échapper par le tuyau de ventilation, empêchant l'effet piston.
* No existe presión de aire (Pas de pression d'air) : La pression de l'air reste équilibrée.
* No afecta al sello hidráulico (N'affecte pas le joint hydraulique) : Le joint hydraulique reste intact.
* MOMENTO 2 :
* Succion de aire (Succion d'air) : La ventilation permet à l'air de rentrer dans le système, maintenant l'équilibre.
* No afecta al sello hidráulico (N'affecte pas le joint hydraulique) : Le joint hydraulique reste intact.
En résumé :
L'image démontre l'importance cruciale de la ventilation dans un système d'évacuation. Un système correctement ventilé empêche les problèmes de pression d'air, de siphonage et de mauvaises odeurs, assurant ainsi un fonctionnement efficace et hygiénique.

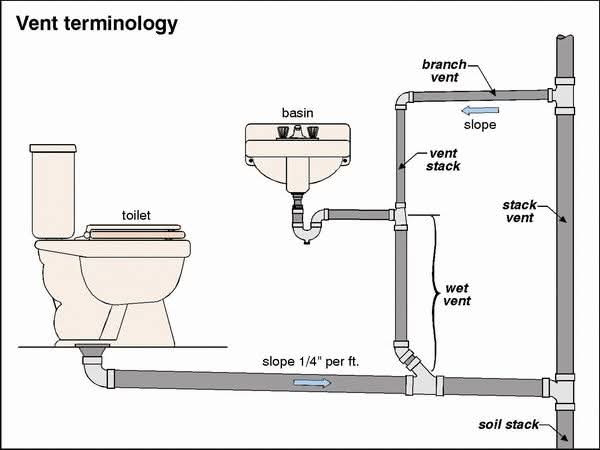

Éléments importants à noter :

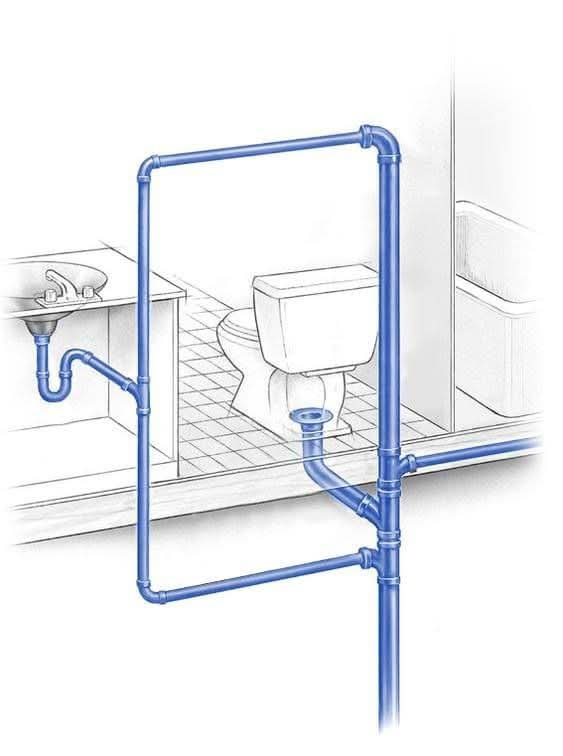

* Tuyau de ventilation : Le tuyau vertical bleu sur la droite représente la ventilation principale.
* Siphon : Le coude en forme de U sous la toilette est le siphon.
* Joint hydraulique : Le niveau d'eau dans le siphon.
L'image utilise un langage visuel clair et concis pour expliquer un concept technique de manière accessible.
